Cablage VDI : faites passer téléphone, informatique, internet, antenne tv dans votre réseau domestique

Dans une installation type VDI, on utilise des prises RJ45 dans toute la maison pour utiliser indiféremment le téléphone, internet, ou la TV (c'est une norme sur les maisons neuves depuis 2009).

On cable donc toutes les pièces à vivre de la maison avec des prises RJ45 à coté des prises électriques (cf le cahier de norme qui donne des recommandations de nombre de prises en fonction des pièces).

Les prises RJ45 remplacent donc les anciennes prises RJ11 ou T (téléphone) et les prises antennes (sat et coax).

L'idéal lors d'une installation neuve ou d'une rénovation est de place votre coffret VDI à proximité du coffret électrique pour profiter des chemins de gaines électriques vers vos pièces, mais il est préférable de passer des gaines dédiées "courant faible" pour les cables réseaux , même s'ils sont blindés c'est mieux pour éviter le parasitage.

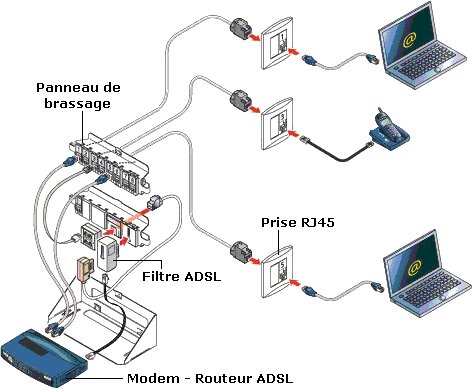

Les cables reliant toutes les prises RJ45 de la maison sont donc regroupées dans le coffret VDI sur des prises RJ45 femelles , c'est le panneau de brassage.

Dans ce coffret VDI on regroupe également l'arrivée téléphonique de la maison, avec la box adsl branchée dessus, et on amène aussi l'arrivée d'antenne satellite et/ou rateau.

Ensuite il suffit d'utiliser des cables spéciaux pour relier (on dit brasser) par exemple :
- l'antenne sat. vers une prise RJ45 de votre choix (celle du salon derrière la tv)
- la prise téléphone de la box adsl vers la prise RJ45 du bureau
- 3 prises réseau de la box adsl vers 3 prises RJ45 de la maison : bureau, chambre, salon ...

Ainsi dans chaque pièce vous envoyez le flux que vous voulez, et vous pouvez changer à tout moment simplement en déplaçant un cable dans votre coffret VDI...

Astuce : poour cabler vos pièces, utilisez du cable grade 3 sat, il contient une paire torsadée spéciale qui tient mieux le signal antenne que sur du cable réseau cat5 ou cat6 classique.


Voici quelques liens utiles vers le matériel nécessaire :

1/ Boitier coffret VDI :


2/ Cablage de la maison (votre électricien peut le faire pour vous)  :


3/ Cables spéciaux pour utiliser les prises RJ45 :


4/ Pour aller plus loin :





11 593 clics - Créé le 11/03/2014 15:39 par MereZaclys - Modifié le 11/04/2014 11:06



Réagissez, commentez, discutez ...

1 réaction.

  • par duncan12 (Zaclynaute) - 01/05/2014 03:16

    Et pour ceux qui, comme moi, se posent la question : VDI c'est pour Voix Données Images !
