TNT Sat : préparer sur internet l'orientation de votre parabole

Le matériel nécessaire :

• démodulateur TNT sat
• parabole plate de balcon ou classique

1. trouver votre longitude et lattitute exacte sur GoogleMap : tapez votre adresse précise et zoomer pour vous assurer que vous pointez bien sur votre maison/appart. ensuite utilisez le bouton "envoyer par mail" et dans la fenêtre qui s'ouvre :
Lien : maps.google.fr/maps?f=q&hl=fr&geocode=&q=nantilly&sll=57.15984,2.988281&sspn=11.028692,20.76416&ie=UTF8&ll=57.459187,5.527303&spn=0.010707,0.020278&t=h&z=16
repérez les valeurs que j'ai mis en gras : la première correspond à votre lattidute précise et la 2nde à votre longitude (ici : 57.45 et 5.52 ).


2. utilisez ces coordonnées exactes sur cet outil en ligne d'Astra pour trouver les 3 réglages précis pour votre parabole (azimuth, élévation et angle de polarisation sur le satellite Astra en fonction de votre position) et imprimez les :
http://www.ses-astra.com/consumer/fr/how-to-receive-astra/dish-installation-assistant/index.php


3. récupérez sur ViaMichelin ou GoogleMap une photo satellite de votre quartier (les photos sont souvent plus nettes sur ViaMichelin), zoomer et caler pour avoir une bonne vue, puis faites une capture écran (touches Alt + impr écran)


4. sous un logiciel de retouche (Gimp, Photoshop), récupérer cette capture écran et tracez une droite verticale qui sera de fait orientée à 0° nord puisque les photos satellites sont orientée au nord (pour tracer une droite : nouveau calque, outil sélection pour tracer un rectangle tres allongé et tres fin, puis remplir avec le pot de peinture).

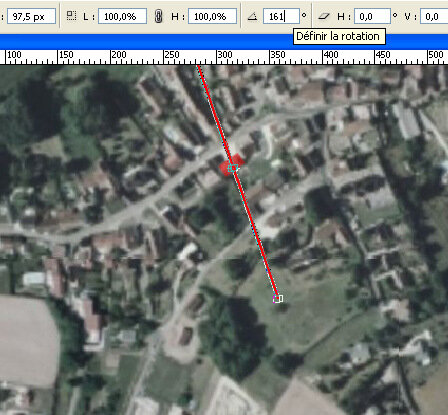

centrez la sur votre maison/appart, puis appliquez lui une rotation du même angle que l'angle d'azimuth trouvé en 2 (cf photo).
vous aurez ainsi une idée précise de la direction qu'il faut viser depuis votre toit ou balcon (dans mon exemple sur la photo, avec 161°, je dois pointer le bord du toit de mon voisin et le gros chêne dans le champ plus loin).



Solution alternative (mais en anglais) :
un site bien pratique qui permet de faire la manip directement en ligne en choisissant parmi plusieurs satellites (merci à Romansvs pour le tuyau)
http://www.sat-direction.com


A voir aussi :

• http://www.tntsat.tv
• http://www.sat-direction.com

Rappel matériel nécessaire :

• démodulateur TNT sat
• parabole plate de balcon ou classique

Si cet article vous a été utile ou si vous connaissez d'autres astuces sur ce sujet qui peuvent être utiles à d'autres personnes, dites le ci-dessous et je complèterai cet article :

40 430 clics - Créé le 09/11/2008 par Tito - Modifié le 18/04/2012

4 réactions.

• par cricri (non connecté) - 17/10/2010 16:10

  Rien ne vaut avoir à coté de soi le tv le démo en branchant le tout. se reporter pour l'élévation à une liste de ville fournit avec un démo analogique. réglez l'élévation en fonction de votre ville ,et tournez la parabole en partant du sud / est via le sud c' est à dire en regardant le sud de gauche vers la droite le 1er satelite est ASTRA le 2ieme est hot bird quand on a l'image et le son parfaire les reglage sur le champ-mètre du démo ne pas oublier de tourlner la tête
  ( L.N.B ) en dernier ressort très légèrement pour avoir une meilleur niveau en qualité de réception.
  NOTA : il est plus aisé de pointer la parabole avec un démo analogique , puis le remplacer par le numérique .

• par toto (Zaclynaute) - 02/04/2010 23:04

  17 rue jean burger 57185 vitry sur orne

• par tito (Zaclynaute) - 03/03/2010 07:10

  @romanvs : merci pour le tuyau, je l'ai ajouté dans l'article ...
